Лада 2104 Синий VazenWagen › Бортжурнал › Газовые упоры багажника и капота
Пришло недавно письмо от Drive2’а, что де не пишу давно ничего, что де драйв может и понижаться. Исправляюсь.
Часть 1. Упоры багажника.
Начну с прозаичного. Крышку багажника приходится доподнимать до верхнего положения уже года 3. Это как в эксперименте с лягушкой и кипятком. В общем, когда что-то ухудшается постепенно — этого не замечаешь, привыкаешь и уже считаешь, что так было всегда и это норма. Но доводить крышку багажника рукой это не норма. А тут в нашей компании появилась новая машина — не новая Нива — ВАЗ-21213, владелец которой сетовал, что заднюю дверь нужно подпирать палкой. Кажется даже возил черенок от лопаты для этого. Суть да дело, то да сё, в обед двинули с ним в автозапчасти. Оговорюсь, что на той Ниве стояли газовые упоры багажника с маркировкой, начинающейся с «2108-…», то есть «восьмёрочные». Оттого и было мнение, что «восьмёрочные» слабее и не держат тяжёлую нивскую дверь, а не только из-за возраста машины. Стало быть, нужно приобрести упоры с маркировкой «2121-…». У себя я маркировку так и не разглядел, но точно помню, что 14 лет назад на своей первой «четвёрке» (там дверь вообще не держалась и я тоже возил деревянную палку) я эти упоры тоже менял и мне сказали, что упоров «четвёрочных» не существует в природе, стоят «нивские», то есть «2121-…»; тогда такая замена болячку вылечила. В общем, шли мы с товарищем за двумя комплектами упоров «2121-…». Себе комплект упоров «2121-8231010-05» я взял, а товарищу не хватило. Пара упоров обошлась в 680 рублей.
Прошла пара недель, прежде чем мне удалось выкроить вечерок, чтобы в относительном тепле дядькиного подземного гаража эти упоры установить. Каково же было моё удивление, когда на снятом моём упоре я увидел маркировку «2108-8231015-05».
Кстати, длина обоих упоров одинакова — 45 см между центрами крепёжных шпилек.
Ладно, дверь будет держать не маркировка упоров, а давление в них. Ради интереса попробовал сжать новый и старый упоры.
ПРЕДУПРЕЖДАЮ! Делать это нужно крепко стоя на ногах на шершавой поверхности, давя на упор сверху, и уперев его в пол, исключив любую возможность проскальзывания. Также нужно быть готовым к тому, что он, упор, всё-таки «сыграет». Тут пришёл черёд удивиться второй раз, ибо усилия сжатия старого и нового упоров были очень даже сопоставимы (читай одинаковы). Все сомнения развеялись, когда новый упор (начал с правого, т.к. именно его я подозревал в усталости) я всё-таки поставил… Дверь так же пришлось доводить до верха рукой. Кстати, один, даже условно исправный, левый упор дверь совершенно не мог удержать. При демонтаже и монтаже правого дверь держалась на третьем упоре — моей макушке. Как говорится в технарской шутке — инструкцию читают в двух случаях — когда всё сломано или когда совсем уже нечем заняться. Заняться мне было чем, нужно было понять «как так?» и «почему?».
Взглянем на фото повнимательнее и увидим, что кроме маркировки модели и чертёжного номера имеются ещё цифры и буквы. С буквами не понятно, да и не интересно, а вот цифры натолкнули на мысль об условных единицах, а может быть даже в безусловных кгс, толкающих поршень упора изнутри. Но как это проверить, ведь мои с цифрой «6» сжимались примерно так же, как и новые с цифрой «5»? В любом случае оставлять мне их смысла не было, снял и пошёл обратно в магазин, благо располагается он недалеко и чеки все у меня были. Пришёл, озадачил продавца. Он высказал предположение, что может быть мне стоило поискать упоры с маркировкой не «2121-…», а «21213-…», ибо 213-я дверь больше и тяжелее, нежели 21-я. У самого у него таких не оказалось, зато оказались упоры «двенашкины!» с маркировкой «2112-8231010».
Попробовал сжать их вышеописанным способом в магазине, получилось с большим трудом (я сильный, только лёгкий))). Главное, на «двенашкиных» упорах была заветная цифра «6» (на фото не видно, но это так). И затруднённое сдавливание подтвердило моё предположение по килограмм-силам. Длина их так же составила 45 см, вот только крепления у них оказались неразборными. На третьем фото это немного видно.
По поводу снятия/установки. Упоры «нивские» и «восьмёрочные» имеют разборные головки. Чтобы снять их с машины, достаточно плоской отверткой поддеть каждую скобу (они будут видны на 4-ом фото) сначала немного с одной (чтобы не перекособочило), потом с другой стороны. Так поступить и с верхним, и с нижним креплением. Затем подперев дверь, чтобы снять нагрузку они вынимаются и тут же вставляются новые, заранее так же приготовленные. Шпильки остаются родные, ввинченные в ушки кузова и двери. Хотя никто не запрещает выворачивать ключом. Вернёмся к вновь приобретённым упорам, которые оказались дороже — 860 рублей за комплект. На «двенашкиных» упорах крепления неразборыне, т.е. шпильки завальцованы в головки. Ничего страшного, заворачиваются они не сложно (только макушку давит и шея устаёт).
Установил правый и сразу левый. Пытаюсь закрыть… У меня потом ещё неделю плечо ныло, а я понять не мог от чего. Багажник я открываю по 2 раза в день, закрываю стало быть тоже. Но если открывать теперь стало очень легко — достаточно приподнять дверь на 30-40 см — и она сама достаточно резко взмывает до упора вверх, то чтобы закрыть — теперь снова (а я уже и забыл это ощущение) приходилось прикладывать значительные усилия под неудобным углом для плеча, а потом наваливаться на неё, чтобы опустить до тех самых 30-40 см, когда она уже не может сопротивляться.
Итоги:
1. Багажник открывается как положено.
2. Мы с вами теперь знаем как выбирать газовые упоры — не по модели, а по усилию (те самые циферки).
Часть 2. Упор капота.
Об этой доработке я читал и мечтал давно и периодически. А тут у меня высвободилось целых два упора с усилием примерно по 5 кгс (мои родные уставшие «6»-ки). Уголки я прикупил мимоходом, какой подойдёт. Левый стоил 10 рублей, правый 15-20.
Заклёпочник я благополучно забыл. Крепить саморезами не очень хотелось. А тут при примерке обнаружилось, что на верхней панели (не знаю как она правильно называется), куда упирается, простите за тавтологию, упор капота, имеется как бы козырёк.
Именно его я просверлил сверлом на 4 в двух местах, и привинтил уголок винтом-гровером-гайкой М4.
Тут придётся немного отвлечься от упоров, чтобы прокомментировать подкапотное, вернее, сам капот. Штатный упор капота был согнут за час до описываемых событий на мойке, мойщиком, который не знал как закрывать капот на жигулях. Это я ещё из комнаты для клиентов телевизору на него смотрел — не углядел. Второе, состояние капота. Про то, как я его шумо-теплоизолировал ещё напишу, а вот, что стало с ним после другого такого же горе-мойщика, которому я три раза сказал «Капот не мыть!», а он помыл, «керхером», вы можете наблюдать. После той мойки отошла сначала теплоизоляция из вспененного полиэтилена, потом и сплен, серые обрывки которого болтаются на виброизоляции.
Возварщаемся к капоту. Замером на штатном упоре-палке было установлено, что новое крепление должно быть 47 см. Упор у нас, как мы помним — 45 см. Фотки, найденные в интернете, в частности на нашем сайте, подтверждали моё опасение по поводу того, что капот будет открываться на меньший угол. В общем, была найдена латунная втулка с внутренней резьбой М6, совпадающей с резьбой на разборной головке упора. Из болта была сделана шпилька.
В общем удлинил я свой новый упор аж на целых 3 см! Обращаю внимание тех, кто надумает удлинять. Головка платмассовая. Резьбу сорвать — как два файла отослать. Аккуратно!
Нижнюю головку закрутил в уголок, верхнюю — в кронштейн на капоте, в ту его часть, куда упиралась палка при открытом капоте. Это убережёт от проскальзывания верхнего крепления в длинном пазу.
Результат виден на следующих фото.
Стоит сказать, что при такой длине упора, центр тяжести капота смещается вперёд, за петли, таким образом упор несёт нагрузку на разрыв. Единственный минус этого вижу в том, что та самая панель с петлями капота и уголком очень не хило «играет». А до этого «морда» передка казалась такой крепкой. Возможно, длину упора укорочу.
Да, по поводу ориентации упора. В таком открытом положении упор будет находиться мало времени и вряд ли под дождём. А вот от набегающего потока и всего того, что он с собой несёт в любую погоду, такая ориентация убережёт уплотнитель (или сальник) упора.
Итоги:
1. Закрывать капот можно одной рукой.
2. Закрывать капот можно с любой стороны.
3. Как бы современно, а не эта кочерга.
Заключение.
Всё сделано не торопясь за вечер, за 2х430 + 10 рублей.
В остатке — ещё один упор, думаю кому прикорячить).
Удовлетворение от сделанного — как гласит телевизор — бесценно!
Источник
vlad0rpk › Блог › Подбор упоров багажника к иномаркам от ВАЗ и УАЗ. Характеристики упоров ВАЗ.
Вниманию всем жаждущим удешевить покупку упоров предоставляю список упоров всех ВАЗ и УАЗ с характеристиками:
Упоры к автомобилям LADA 4×4
Модель 2121-6308010 / 2121-6308015 / 2121-8231010-05 / 2121-8231015-05
Длина изделия, мм
в свободном состоянии 450
в сжатом состоянии 275
Ход поршня, мм 175
Масса, кг 0,34
Диаметр, мм
штока 10
поршня 20
резервуара 22
Усилие на штоке Р, Н 260
Упоры к автомобилям LADA SAMARA
2108-8231010-05 / 2108-8231015-05 / 2108-6308015
Длина изделия, мм
в свободном состоянии — 450
в сжатом состоянии — 275
Ход поршня, мм 175
Масса, кг 0,34
Диаметр, мм
штока 10
поршня 20
резервуара 22
Усилие на штоке Р, Н 340
LADA 21213
Модель 21213-8231010-05
Длина изделия, мм
в свободном состоянии 450
в сжатом состоянии 275
Ход поршня, мм 175
Масса, кг 0,34
Диаметр, мм
штока 10
поршня 20
резервуара 22
Усилие на штоке Р, Н 340
Упоры к автомобилям ОКА
Модель 21213-8231010-05
Длина изделия, мм
в свободном состоянии 450
в сжатом состоянии 275
Ход поршня, мм 175
Масса, кг 0,34
Диаметр, мм
штока 10
поршня 20
резервуара 22
Усилие на штоке Р, Н 340
Упоры к автомобилям УАЗ Патриот
Модель 12.8231015-01
Длина изделия, мм
в свободном состоянии 500
в сжатом состоянии 300
Ход поршня, мм 200
Масса, кг 0,358
Диаметр, мм
штока 10
поршня 20
резервуара 22
Усилие на штоке Р, Н 250
Упоры к автомобилям УАЗ Хантер
Модель 121.8231015
Длина изделия, мм
в свободном состоянии 450
в сжатом состоянии 275
Ход поршня, мм 175
Масса, кг 0,330
Диаметр, мм
штока 10
поршня 20
резервуара 22
Усилие на штоке Р, Н 280
Упоры к автомобилям LADA Kalina
Модель 1118-8231015
Длина изделия, мм
в свободном состоянии 305
в сжатом состоянии 200
Ход поршня, мм 105
Масса, кг 0,23
Диаметр, мм
штока 10
поршня 20
резервуара 22
Усилие на штоке Р, Н 415
LADA Priora Универсал
Модель 1119-8231015
Длина изделия, мм
в свободном состоянии 600
в сжатом состоянии 350
Ход поршня, мм 250
Масса, кг 0,4
Диаметр, мм
штока 10
поршня 20
резервуара 22
Усилие на штоке Р, Н 340
Упоры к автомобилям LADA 110-112, LADA 111
Модель 2111-8231010 / 2111-8231015
Длина изделия, мм
в свободном состоянии 600
в сжатом состоянии 350
Ход поршня, мм 250
Масса, кг 0,435
Диаметр, мм
штока 10
поршня 20
резервуара 22
Усилие на штоке Р, Н 430
LADA 111
Модель 2111-8231010-10 / 2111-8231015-10
Длина изделия, мм
в свободном состоянии 600
в сжатом состоянии 350
Ход поршня, мм 250
Масса, кг 0,435
Диаметр, мм
штока 10
поршня 20
резервуара 22
Усилие на штоке Р, Н 340
LADA 112
Модель 2112-8231010 / 2112-8231015
Длина изделия, мм
в свободном состоянии 450
в сжатом состоянии 275
Ход поршня, мм 175
Масса, кг 0,32
Диаметр, мм
штока 10
поршня 20
резервуара 22
Усилие на штоке Р, Н 460
Москвич 2141
Диаметр цилиндра [мм] 19
Высота подъема [мм] 200
Выталкивающая сила [N] 400
макс. длина [мм] 502
Диаметр вертикальной трубки [мм] 8
ГАЗ-2217 — минивэн «Соболь Баргузин»
длина в расжатом состоянии, мм (L1) 678
ход штока, мм (L2) 290
длина в сжатом состоянии, мм 388
усилие сжатия, Н 700
диаметр штока, мм 10
диаметр поршня, мм 20
диаметр резервуара, мм 22
вес, кг 0,5
Взято с официального сайта СААЗ и других официальных источников
Источник
Газовый упор багажника, или амортизатор багажника служит для легкого открытия багажника и фиксации в открытом положении, при закрытии также помогает плавно довести крышку багажника до закрытия. Также применяется на ВАЗ 2110 как газовый упор капота (амортизатор капота).
Характеристики упора крышки багажника (амортизатор багажника 2121-6308015):
Усилие амортизатора F1(N)=260
Растояние (длина) между креплени ем 45 см.
Диаметр цилиндра = 1,8 см.
Дождитесь обработки заказа, звонка менеджера и уточнений по товару. Большинство товаров в наличии, но в случае одновременных заказов товара может не хватать до пополнения склада. Склад пополняется ежедневно в рабочие дни.
Доставка до подъезда, бесконтактная передача, бесконтактная оплата. До квартиры только инвалидам! Доставка по мере накопления заказов!
Вариант2; (По сроку дольше и зависит от загрузки менеджеров) Такси заказываем мы, но оплата доставки и товара предварительная, мы добавим сумму в ваш заказ или сообщим по телефону сумму оплаты.
02.3. Курьером за ЕКАД, ВЕЧЕРОМ, до 20км, с 20 до 22ч
Слишком удаленные доставки можно обсудить и согласовать с курьером!
04. ПОЧТА России, по предоплате
Стоимость доставки рассчитает менеджер и уведомит по телефону, или по почте если ваш телефон не доступен или стоимость заказ небольшая.
После отправки обязательно высылаем ТРЕКНОМЕР посылки.
Рекомендуем! доставка, в более 300 городов России и ЕАЭС (Казахстан, Киргизия, Армения, Белоруссия, Крым). Цену доставки можно уточнить у нашего менеджера или на сайте ТК КИТ. После отправки присылаем ТРЕКНОМЕР отслеживания. Доставка до ТК КИТ БЕСПЛАТНА!
Если в ваш город не ездит ТК GTD (КИТ) или СДЭК, то неплохой вариант, НО небольшие посылки до 5кг может обойтись в 2-3 раза дороже, так как нет услуги ПОСЫЛКА как у ТК GTD и например отправить коробку размером 15х15х2 в Энергия до 500руб а в КИТ 150руб в любой город России. Для крупных посылок от 5 кг и размером больше 40см цена примерно одинакова.
Доставка по территории России и стран Белорусь, Казахстан, и Китай.
Заполняйте полное ФИО и в комментарии к заказу ниже укажите серию и №паспорта. Доставка по Екатеринбургу до ТК Энергия БЕСПЛАТНА!
06. ТК «Деловые линии»
09. ТК «ПЭК» (нужны серия и №паспорта)
ПЭК выбирайте только если нет других вариантов. Стоимость ПЭК сравнительно дороже а грузы в ПЭК подергается досмотру с нарушением упаковки, после чего пакуется кое-как, ПЭК берет различные доп.сборы и в целом доставка дороже. После отправки присылаем ТРЕКНОМЕР отслеживания. Заполняйте полное ФИО и укажите серию и №паспорта, в комментарии к заказу. Ниже указана Стоимость курьера до филиала ПЭК.
12. Не могу выбрать! Предложите самую недорогую.
Для расчета доставки, пожалуйста, предоставьте полный Адрес и ФИО; индекс, город, улица, дом, кв. А для зарубежных заказов Страну и точный адрес.
Источник
Лада 2104 сарай с болтами › Бортжурнал › Замена крышки багажника
Родная крышка сгнила с низу, по краям различных отверстий, да и много где ещё. Плюс ко всему её перекосило и она плохо закрывалась (как говорил Равшан из Нашей Раши «здесь вровень, а здесь выпирала» ). Ну и вдобавок один амортизатор багажника оказался нерабочим.

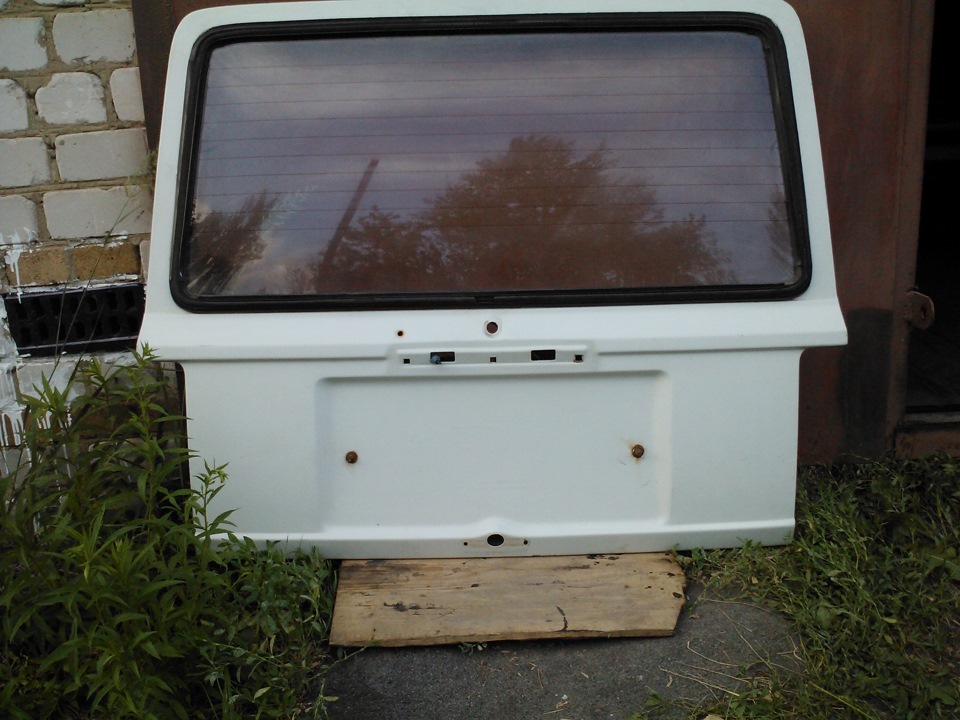

Съездил на разборку, купил самую хорошую и дорогую там дверь за 1000 рублей. До идеала она была далека, но радовало, что краска на ней родная и сварки крышка не видела, короче дверь на 4+. Вполне неплохо.
Начал подготавливать крышку к покраске, начал со скручивания с нее лишних элементов — дворника, моторчика, пласиковых защёлок и т.д. Как оказалось у дверцы много «приколов»
Затем я решил её первоначально помыть, так как она стояла на улице. (далее я её не раз ещё мыл). Снаружи всё прошло успешно, но когда я начал вычищать всё из труднодоступных внутренних полостей я вытряс значительное количество земли))). Удивился что это не ржавчина, не облезшая краска, а земля.

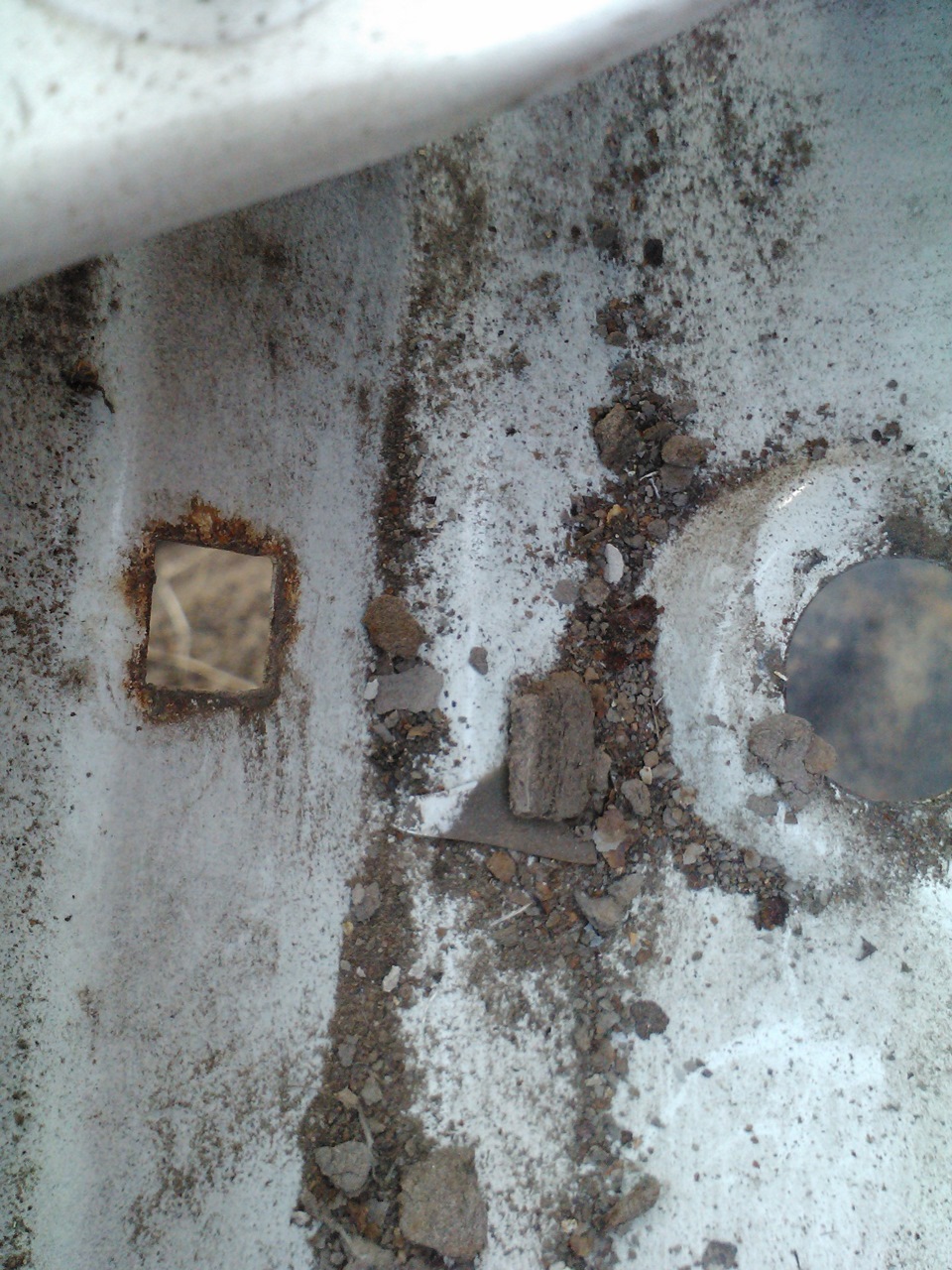

Изгнал землю через отверстия дворника и другие.

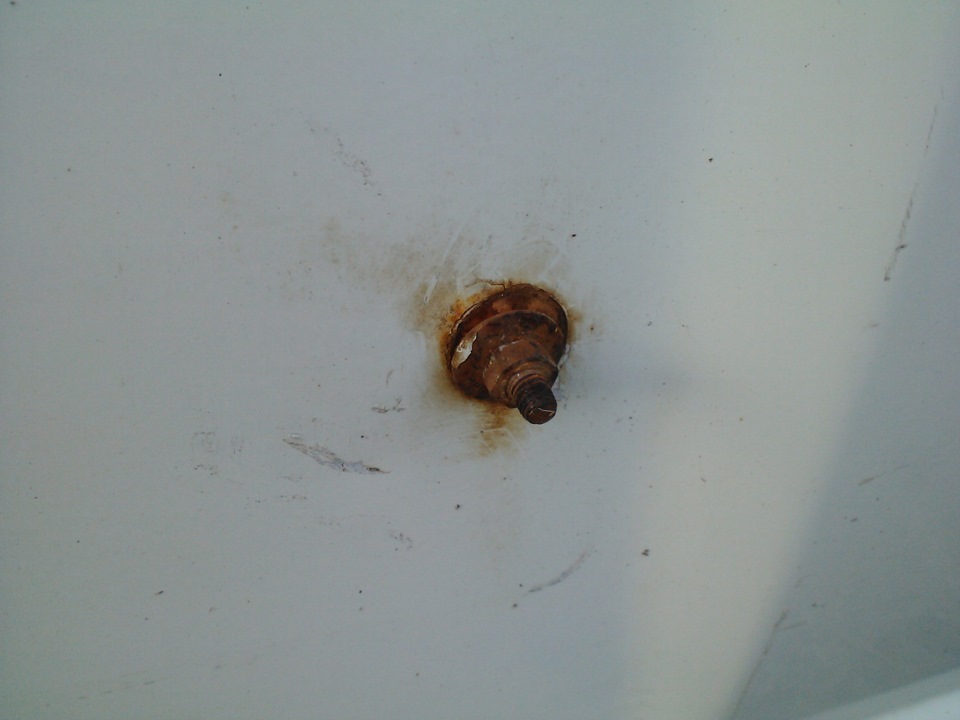

Затем я попытался открутить болты крепления номера (что они тут делали непонятно, но стояли на своих местах). Понял, что они очень заржавели, взял болгарку и аккуратно отрезал болты.
Затем, я зачистил участки коррозии, подготовил поверхность к покраске, загрунтовал темным грунтом (матовый, приятный), и покрасил крышку. В цвет машины, к сожалению, не попал.
Покрасил тоже так себе, с подтёками и непрокрасами.
После я долго и мучительно (часа 3 точно) вставлял уплотнитель и замок уплотнителя стекла на своё место.
Далее при помощи двух друзей поставили крышку на автомобиль, подогнали зазоры. В процессе установки возникла проблема. На «новой» крышке крепления — шпильки (ну или что-то подобное) вживлённые в металл крышки (рис. 4), а на старой двери — отверстия в которые закручиваются болты. Короче пришлось шустро искать в гараже нужные гайки, нашел как раз 4 штуки.
И наконец установили амортизаторы багажника, купленные на разборке по 100р. Амортизаторы от багажника ваз 2108.
